鐵譜分析技術是用于檢測機械設備的潤滑油中與磨損過程有關的金屬磨粒。最先用于監測煤礦井下輸送機械減速箱中潤滑油的磨屑。目前，已廣泛用于機械設備潤滑系統和液壓系統的工況監測和故障診斷。鐵譜分析的原理是利用強磁場將潤滑油中的鐵磁性顆粒分離出來，進行顆粒成分的鑒別和含量測定。
遼河石化公司引進了ENTER FERROUS CONTAIN ALERT分析式鐵譜儀，對關鍵機組開展鐵譜分析，取得了較好的效果。該鐵譜儀的主要部分為一高性能磁吸應變式傳感器，當油液緩慢注入到傳感器表面（彈性膜片）中心位時，處于膜片下方的圓兀彈性合金膜片下的磁鐵，將油液中鐵磁性磨屑吸附在彈性膜片表面上，磨屑的重量引起膜片變形。應變片將這一微小變形軟換為相應的電信號輸出，經標定放大由讀數儀顯示鐵磁顆粒含量。它的特點是利用FCA（鐵譜傳感器），為DCA（油液污染度傳感器）提供潤滑油中鐵磁性顆粒并進行迅速、精確的檢測。FCA可以測定所含鐵磁性磨粒數目。鐵磁性磨粒是機器出現故障的重要指示，也是導致磨損的原因之一。
油液中的10um左右微小顆粒是引起流體系統淤積和堵塞司障的主要因素，而大于15um顆粒對部件的污染磨損起主要作用因而以這兩個尺寸的顆粒濃度作為制定等級依據，可全面反應不同大小顆粒對系統的影響。潤滑油樣的采集可以在不停機不解體的情況下進行。

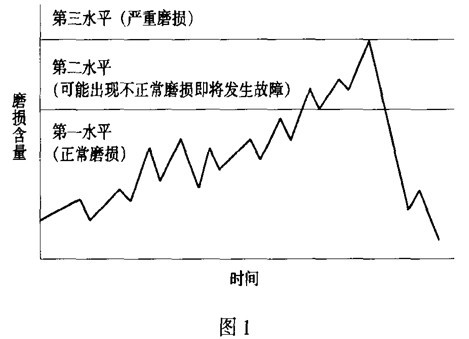

設置了三個系統水平，如圖1所示，第一水平是污染監測和控制的目標。當油液污染度控制在第一水平以內時，系統處于正常工況，系統工作可靠性和部件壽命可達到預期要求。第二水平設在第一水平之上，當污染度超過第一水平（即高于正常限度）時，部件可能出現不正常磨損。當超過第二水平進入第三水平時，說明部件已出現不正常或嚴重磨損。

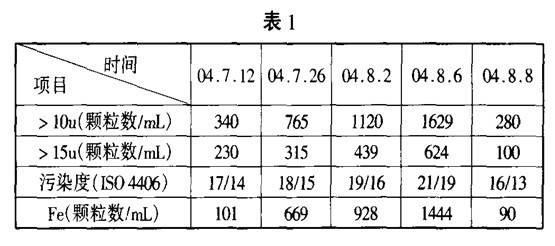

在機器運行時采用鐵譜分析技術對油液中的磨損微粒進行分析，能夠在故障早期及時發現問題，并采取相應的措施。在此以制氫天然氣壓縮機為例，全年共取樣48次，鐵譜分析21次。如表1所記錄，2004年7月12日，污染度為17/14(依據ISO 4406污染度等級標準)，機組潤滑油中鐵磁顆粒含量101。7月26日，污染度為18/15，潤滑油中鐵磁顆粒含量669?？s短周期，跟蹤測試，8月2日達到928，污染度為19/16，鐵磁顆粒含量突然上升，8月6日高達1444，污染度高達21/19。而且磨粒尺寸較大，棱邊平直，帶有回火色，長度大于20μm，長厚比約為10/1，表面有明顯的劃痕和開裂跡象，分析為機組壓縮機曲軸瓦磨損。對該機組解體檢修發現：機組壓縮機曲軸瓦的上瓦有一道探0.3mmM痕，下瓦有二道各深0.2mm和0.3mm的磨痕。處理后，更換機組潤滑油，8月8日開機，油樣鐵譜分析，機組潤滑油中鐵磁顆粒含量降為90，且為正常磨損，污染度僅為16/13，機組運轉
利用鐵譜分析技術設備運行狀態能夠有效地控制設備的磨損狀況、預報故障、防止異常磨損故障的發生；同時，可以合理確定換油周期，節儉油料，做到合理潤滑，有效延長機器設備的使用壽命。在目前國內大多工礦企業，鐵譜分析技術是被應用最為廣泛的一種油液監測技術。鐵譜儀是鐵譜分析技術的關鍵設備，這方面值得一提的是由深圳市亞泰光電技術有限公司自主研發、生產的鐵譜儀，技術先進國內領先，已廣泛用于各行業的內燃機、燃?xì)廨啓C、齒輪箱、軸承、液壓系統等大型機器和零部件進行有效的磨損監測，被國內大多500強企業等使用，成為油液監測鐵譜分析技術不可少的利器！
