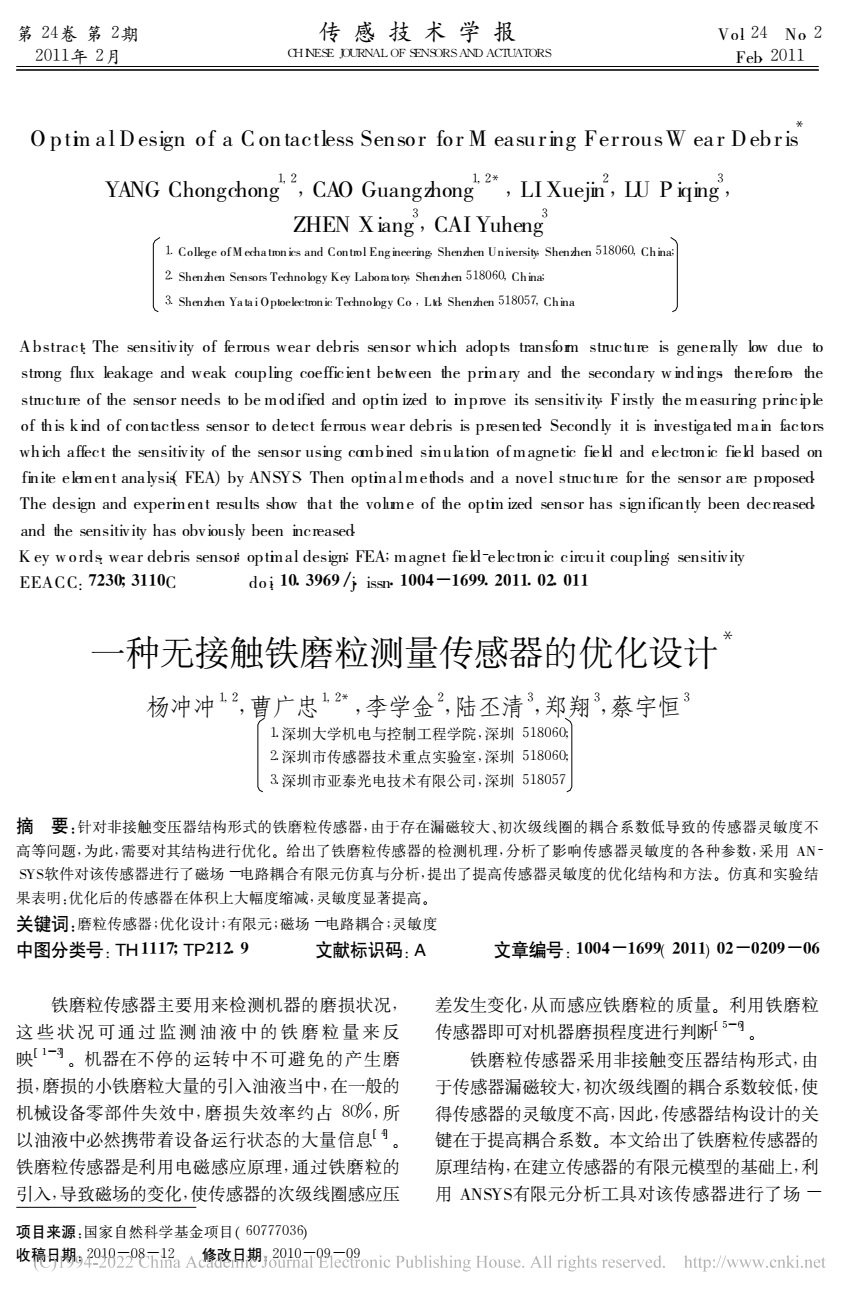

【摘要】：針對非接觸變壓器結構形式的鐵磨粒傳感器,由于存在漏磁較大、初次級線圈的耦合系數低導致的傳感器靈敏度不高等問題,為此,需要對其結構進行優化。給出了鐵磨粒傳感器的檢測機理,分析了影響傳感器靈敏度的各種參數,采用ANSYS軟件對該傳感器進行了磁場-電路耦合有限元仿真與分析,提出了提高傳感器靈敏度的優化結構和方法。仿真和實驗結果表明:優化后的傳感器在體積上大幅度縮減,靈敏度顯著提高。
鐵磨粒傳感器主要用來檢測機器的磨損狀況，這些狀況可通過監測油液中的鐵磨粒量來反映。機器在不停的運轉中不可避免的產生磨損，磨損的小鐵磨粒大量的引入油液當中，在--般的機械設備零部件失效中,磨損失效率約占80%, 所以油液中必然攜帶著設備運行狀態的大量信息鐵磨粒傳感器是利用電磁感應原理，通過鐵磨粒的引入，導致磁場的變化，使傳感器的次級線圈感應壓差發生變化，從而感應鐵磨粒的質量。利用鐵磨粒傳感器即可對機器磨損程度進行判斷。
